Mechanische Kalibriereinrichtung bis 1000 N·m Mess-B.1000Nm f.Messwertaufnehmer Gr. 20 | 100 | 300
Mechanische Kalibriereinrichtung bis 1000 N·m Mess-B.1000Nm f.Messwertaufnehmer Gr. 20 | 100 | 300
9.704,59 €
Inhalt:
1 Stück
Produktnummer:
52110092
Mechanische Kalibriereinrichtung bis 1000 N·m Mess-B.1000Nm f.Messwertaufnehmer Gr. 20 | 100 | 300
EAN-Nr.:
4018754155446
Zur Produktbeschreibung
9.704,59 €
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage

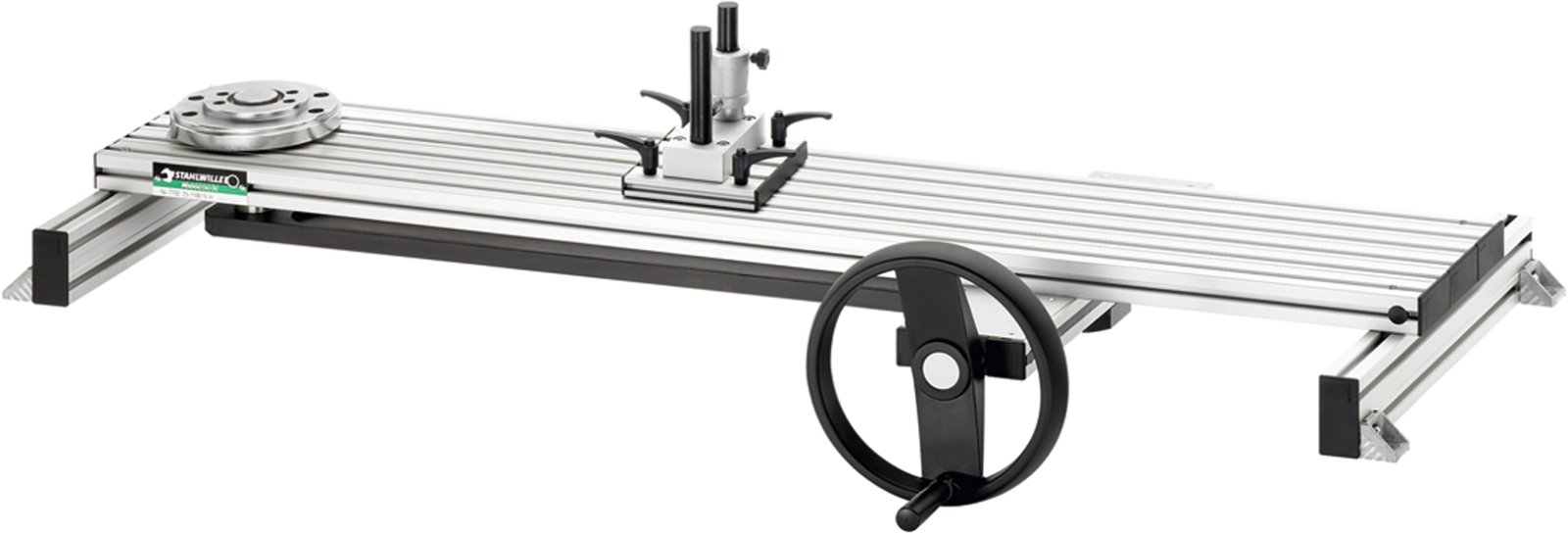

Produktinformationen "Mechanische Kalibriereinrichtung bis 1000 N·m Mess-B.1000Nm f.Messwertaufnehmer Gr. 20 | 100 | 300"
- Messung ohne Verschiebung des Kraftangriffspunkts
- durch ein spezielles Kraftübertragungssystem vermeidet die mechanische Kalibriereinrichtung Nr. 7792 eine Verschiebung des Kraftangriffspunkts während des Kalibriervorgangs
- angetrieben durch das Handrad wird der unterhalb der Prüfschiene angebrachte Hebel durch eine Spindel linear bewegt
- die lineare Bewegung wird in eine Drehbewegung umgewandelt, die auf den Messwertaufnehmer wirkt
- der zu kalibrierende Drehmomentschlüssel bleibt während der gesamten Kalibrierung konstant in seiner Position
- auf diese Weise werden Messfehler vermieden, die aus einer Verschiebung des Kraftangriffspunkts resultieren
- durch eine reibungsarme Kugelbuchse wird der aufgelegte Drehmomentschlüssel automatisch horizontal ausgerichtet
- eine weitere Kugelbuchse sorgt für eine reibungsfreie Auflage des Drehmomentschlüssels
- die damit erreichte Verringerung der Querkräfte auf den Messwertaufnehmer und der Reibung an der Drehmomentschlüsselauflage führt zu einer Reduzierung der Messfehler
Eigenschaften
| Höhe (mm): | 598 mm |
|---|---|
| Bereich N·m: | 1000 N·m |
| Funktionslänge (LF) max. mm: | 1390 mm |
| Gewicht kg: | 55.7 kg |
| für Messwertaufnehmer: | Gr. 20+ 100+ 300 |
| l: | 1669 mm |
| Profilbreite: | 270 mm |
| b: | 700 mm |
