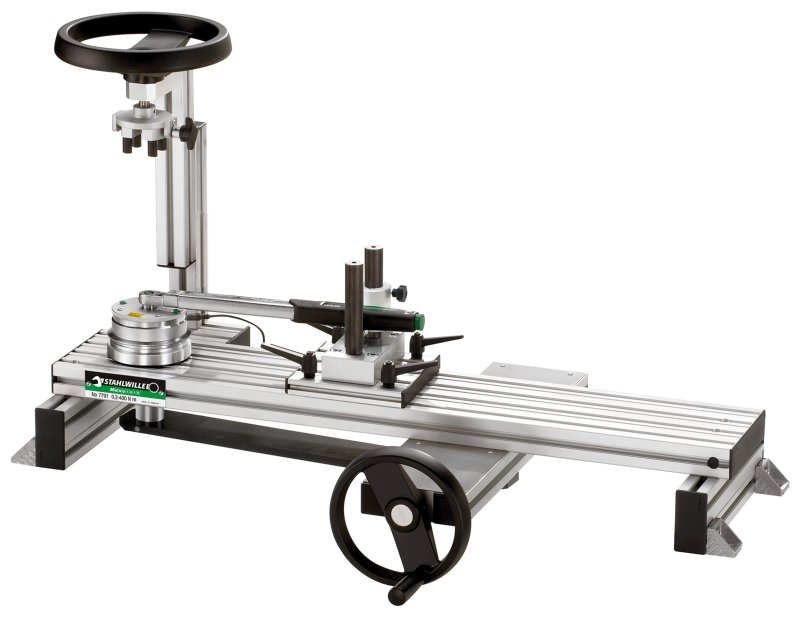

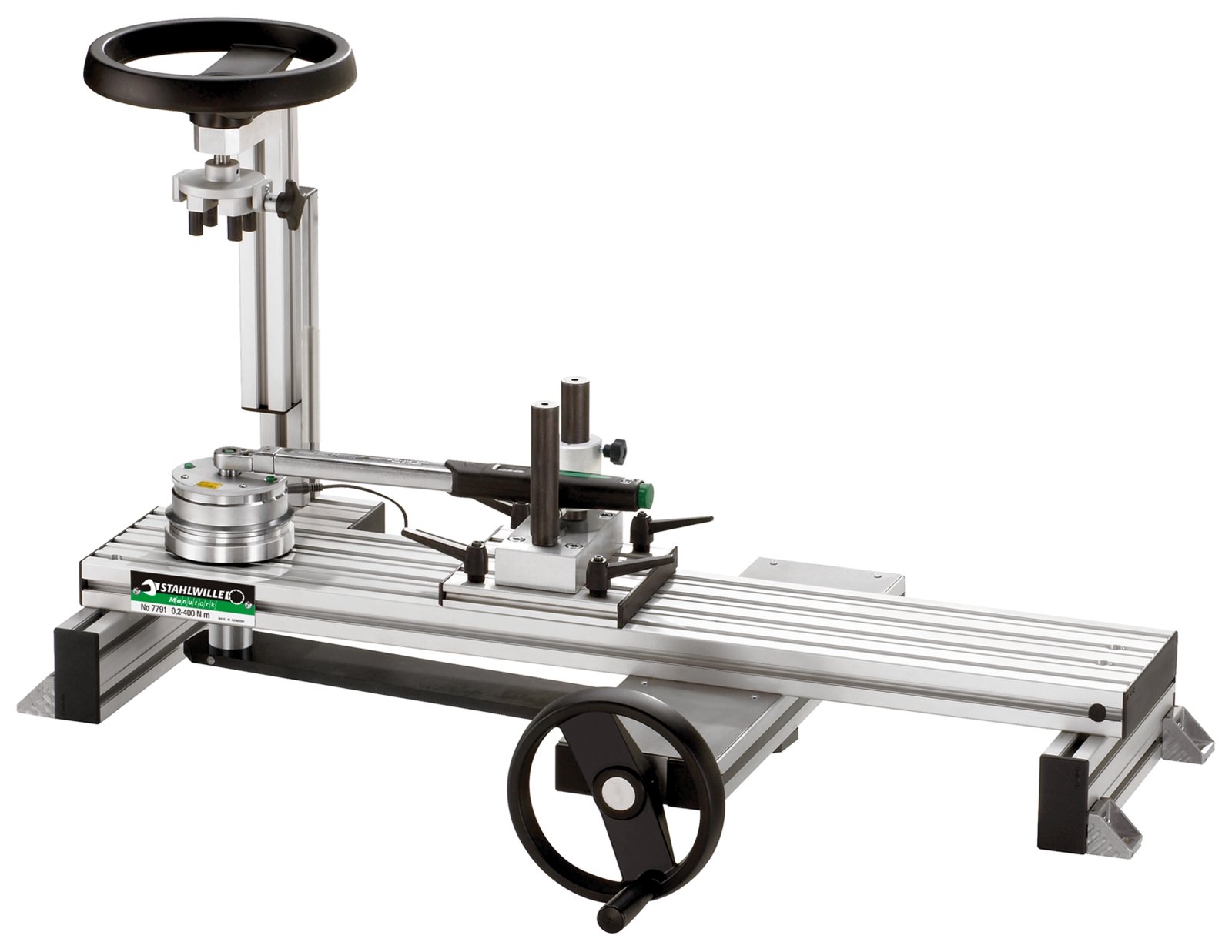

Kalibrieranlage, komplett Mess-B.1-10Nm f.Messwertaufnehmer
Kalibrieranlage, komplett Mess-B.1-10Nm f.Messwertaufnehmer
7.427,28 €
Inhalt:
1 Stück
Produktnummer:
96521068
Kalibrieranlage, komplett Mess-B.1-10Nm f.Messwertaufnehmer
EAN-Nr.:
4018754179138
Zur Produktbeschreibung
7.427,28 €
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Kalibrieranlage, komplett Mess-B.1-10Nm f.Messwertaufnehmer"
- Messung ohne Verschiebung des Kraftangriffspunkts
- durch ein spezielles Kraftübertragungssystem vermeidet die mechanische Kalibriereinrichtung Nr. 7791 eine Verschiebung des Kraftangriffspunkts während des Kalibriervorgangs
- angetrieben durch das Handrad wird der unterhalb der Prüfschiene angebrachte Hebel durch eine Spindel linear bewegt
- die lineare Bewegung wird in eine Drehbewegung umgewandelt, die auf den Messwertaufnehmer wirkt
- der zu kalibrierende Drehmomentschlüssel bleibt während der gesamten Kalibrierung konstant in seiner Position
- auf diese Weise werden Messfehler vermieden, die aus einer Verschiebung des Kraftangriffspunkts resultieren
- durch eine reibungsarme Kugelbuchse wird der aufgelegte Drehmomentschlüssel automatisch horizontal ausgerichtet
- eine weitere Kugelbuchse sorgt für eine reibungsfreie Auflage des Drehmomentschlüssels
- die damit erreichte Verringerung der Querkräfte auf den Messwertaufnehmer und der Reibung an der Drehmomentschlüsselauflage führt zu einer Reduzierung der Messfehler
- Patente angemeldet

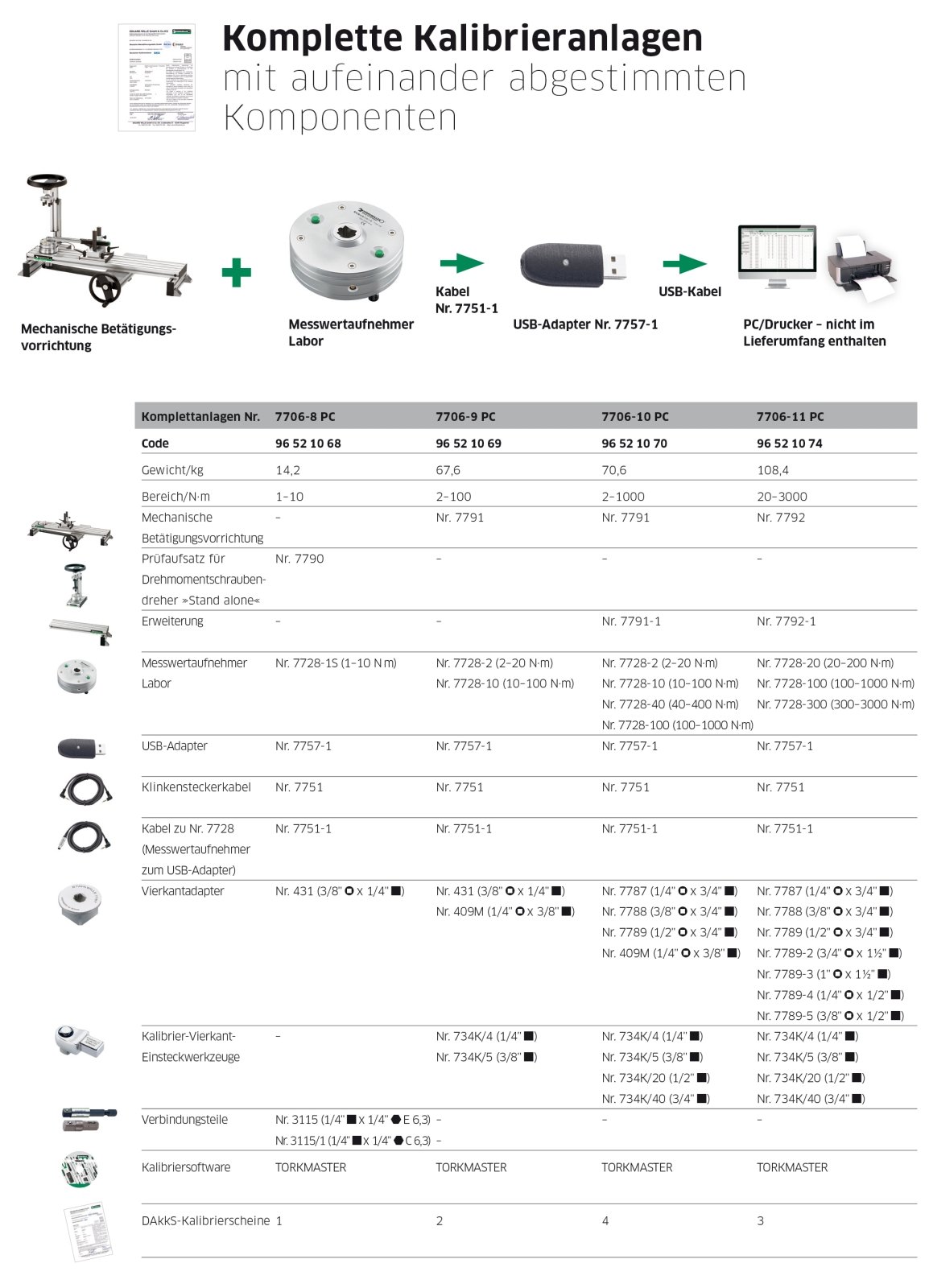

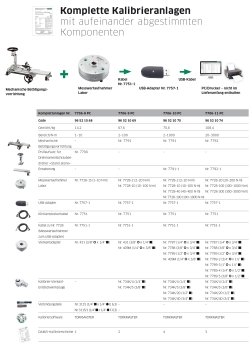

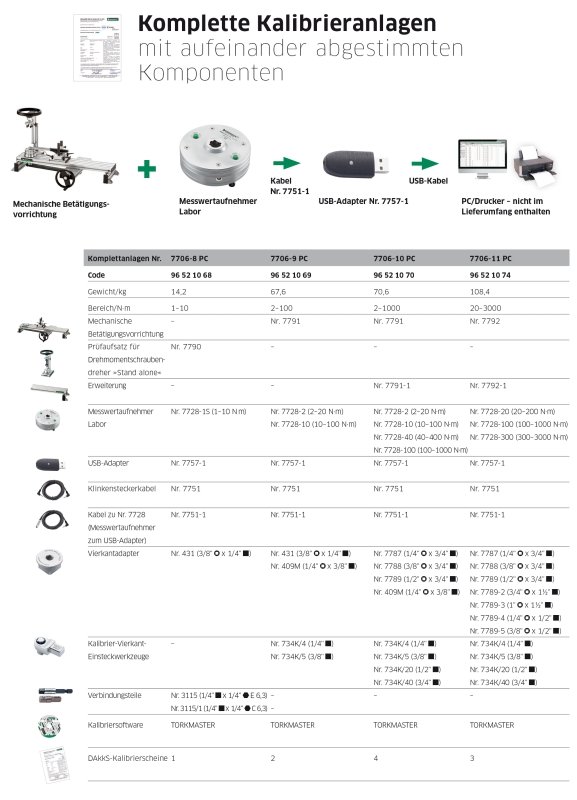

- Im Lieferumfang enthalten:
- Messwertaufnehmer
- Vierkantadapter
- USB-Adapter und Kabel zur Weiterleitung von Messdaten an einen Personal-Computer
- Verwaltungssoftware für Kalibrierscheine
Eigenschaften
| Bereich N·m: | 1-10 N·m |
|---|---|
| Höhe (mm): | 535 mm |
| l: | 605 mm |
| b: | 323 mm |
| Gewicht: | 14400 g |
| Gewicht kg: | 14.4 kg |
